シエンタ後期にはブラインドコーナーモニターのオプション設定がある。

あると便利かなと思うのであるが、ナビを付ける予定は今は無いので、ルームミラーモニターに接続してみることにした。

ちなみにカメラ自体の取付はディーラーに頼んだのでわからない。

ナビに直接付けるわけではないから電源や映像端子のコネクタを作らないといけない。

参考にしたのは下記サイト。　（他にもフェアレディＺでおこなった人がいらっしゃったはずだがＨＰがわからなくなった）

[UCF20後期]ブラインドコーナーモニターカメラ

100円シガーライターソケット用DC-DCダウンコンバータをアップコンバータに改造しよう！

上記を参考にシガーソケットに付ける携帯用充電器を使用する。

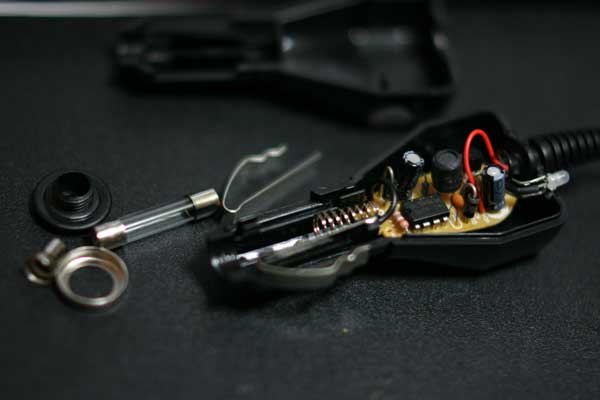

この充電器、MC34063Aを使ったもの（リンク先を参照）で、計測値５．６Ｖでした。

試しに充電器のコネクターを変換し、電圧を初期状態（デフォルト）でブラインドコーナーカメラに入力したら何事もなく起動した。

そんなわけで配線を変えただけ（シガー経由ではなく配線に直結）でそのまま使っている。

もし電圧を変えるなら（このパッケージ品の場合）丸印のところの抵抗（電圧を誠実に使用するならその隣の抵抗も）を変更してやればよい。（推測。実際には基盤を追ってほしい）

ちなみに３００円弱で売っていた。

そして、シエンタ後期のブラインドコーナーモニターのコネクターがこれ。

どれがどの線なのか忘れてしまった。　テスターで計ってください。

画像を見る限りでは白色と黄色が映像線。　赤と黒がそれぞれ+、-。
