社外品モニター
10月 29, 2007 in カメラ
トヨタ純正のバックモニター、特にバックガイドモニターはガイドがついているので使いやすいとは思うものの、トヨタ純正のバックカメラでは夜は暗くて見難いそうで、きっとシエンタもそうなのだろうと思いあえて付けなかった。
だが、やはりバックモニターはあった方がよいだろうということで、取付を検討。

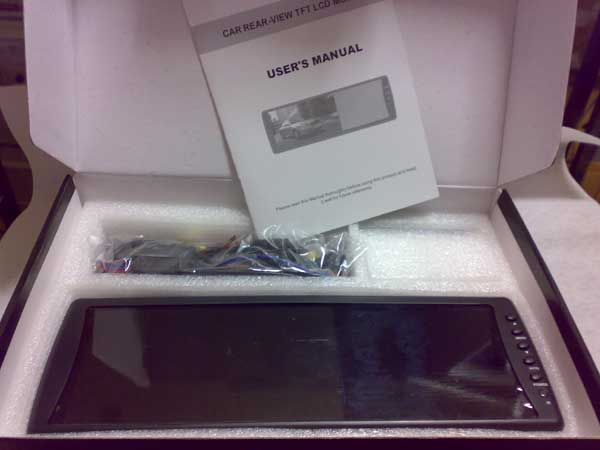

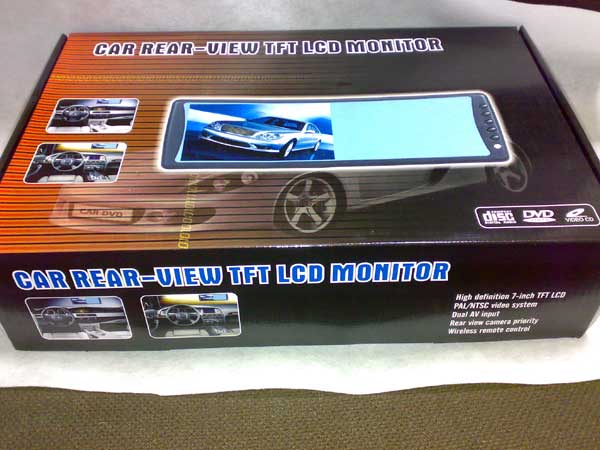

まず、ナビはしばらく付けるつもりはないので、画像を写すモニターとして購入したのは室内ミラー（ルームミラー）にかぶせるように取り付けるルームミラーモニター。
３３ｃｍくらいの巾があり、割と大きい。
内蔵モニターは７インチ。
電源を入れないときはミラーとして使えるということらしいが、あまり反射は良くない。（ミラーとしての使い勝手は後述）
ボタンは標準方向で使う（画像の表示を天地左右に反転することが可能） 場合は、右側に５個配置されている。
モニターのリモコン受光部は操作ボタンの一番下に配置。
リモコンは未だ一度も触ったことがないので、操作感覚はわからない。
上記画像はモニター本体と映像端子部分をつなぐコネクター。
あまりここを改造する人もいないだろうが、参考程度に。
内部を試しにあけてみた。
左側の基盤がボタン操作部。中央部がメインの基盤。右側が液晶モニター裏側部分。
追記07.11.21
car rear-view tft lcd monitor
device: card slot
screen size: 7″ (7 inch) colorTFT
definition: 1440(w) x 234(h)
system: PAL/NTSC
nominal voltage: 9-15v, red line:positive; black line: negative
power consumption: 7w max
way fo control: push button/remote controller
purpose: monitor and vehicle entertainment
working environment: -20°c ~ +65°c
display function: auto reversing back-view shift(mirror)
*説明書より抜粋*
